uhpc高性能混凝土在原材料方面要如何选用呢？

当今社会，随着建筑行业的飞速发展，施工方对建筑材料的质量的把关越来越严格，而建筑材料的质量取决于它的原材料，只有原材料过硬，这个建筑材料的质量才是有保障的，uhpc高性能混凝土的原材料选取也是如此，今天小编就为大家介绍一下有关uhpc高性能混凝土在原材料方面的选用。

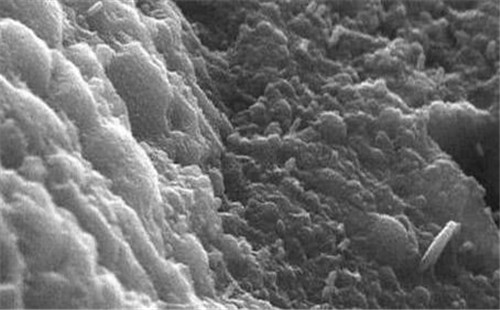

　　一、细集料

　　细集料宜选用质地坚硬、洁净、级配良好的天然中、粗河砂,其质量要求应符合普通混凝土用砂石标准中的规定。砂的粗细程度对混凝土强度有突出的影响,一般情况下,砂子越粗,混凝土的强度越高。配制C50～C80的混凝土用砂宜选用细度模数大于2.3的中砂,对于C80～C100的混凝土用砂宜选用细度模数大于2.6的中砂或粗砂。

　　二、细掺合料

　　配制uhpc高性能混凝土时,掺入活性细掺合料可以使水泥浆的流动性大为改善,空隙得到填充,使硬化后的水泥石强度有所提高。更重要的是,加入活性细掺合料改善了混凝土中水泥石与骨料的界面结构,使混凝土的强度、抗渗性与耐久性均得到提高。活性细掺合料是uhpc高性能混凝土必用的组成材料。在uhpc高性能混凝土中常用的活性细掺合料有硅粉(SF)、磨细矿渣粉(BFS)、粉煤灰(FA)、天然沸石粉(NZ)等。粉煤灰是火电厂燃煤锅炉排出的烟道灰,它能有效提高混凝土的抗渗性,改善混凝土拌合物的工作性,大掺量粉煤灰混凝土还对环境保护和节约资源有重要意义。配制uhpc高性能混凝土的粉煤灰宜用含碳量低、细度低、需水量低的优良粉煤灰。

　　三、粗集料

　　uhpc高性能混凝土须选用强度高、吸水率低、级配良好的粗集料。宜选择表面粗糙、外形有棱角、针片状含量低的硬质砂岩、石灰岩、花岗岩、玄武岩碎石,级配符合规范要求。由于uhpc高性能混凝土要求强度较高,就须使粗集料具有足够高的强度,一般粗集料强度应为混凝土强度的115倍～210倍或控制压碎指标值>10﹪。粒径不应大于25mm,以10mm～20mm为佳,这是因为,较小粒径的粗集料,其内部产生缺陷的几率减小,与砂浆的粘结面积增加,且界面受力较均匀。另外,粗集料还应注意集料的粒型、级配和岩石种类,一般采取连续级配,其中尤以级配良好、表面粗糙的石灰岩碎石为。粗集料的线膨胀系数要尽可能小,这样能大大减小温度应力,从而提高混凝土的体积稳定性。

　　如果想判断一款uhpc高性能混凝土的好坏，只需要按照以上所介绍的，看它的原材料构成就可以了，如果大家对uhpc高性能混凝土的相关知识还有兴趣的话，可以继续关注本平台哦，小编会及时为大家更新uhpc高性能混凝土领域的相关知识。
